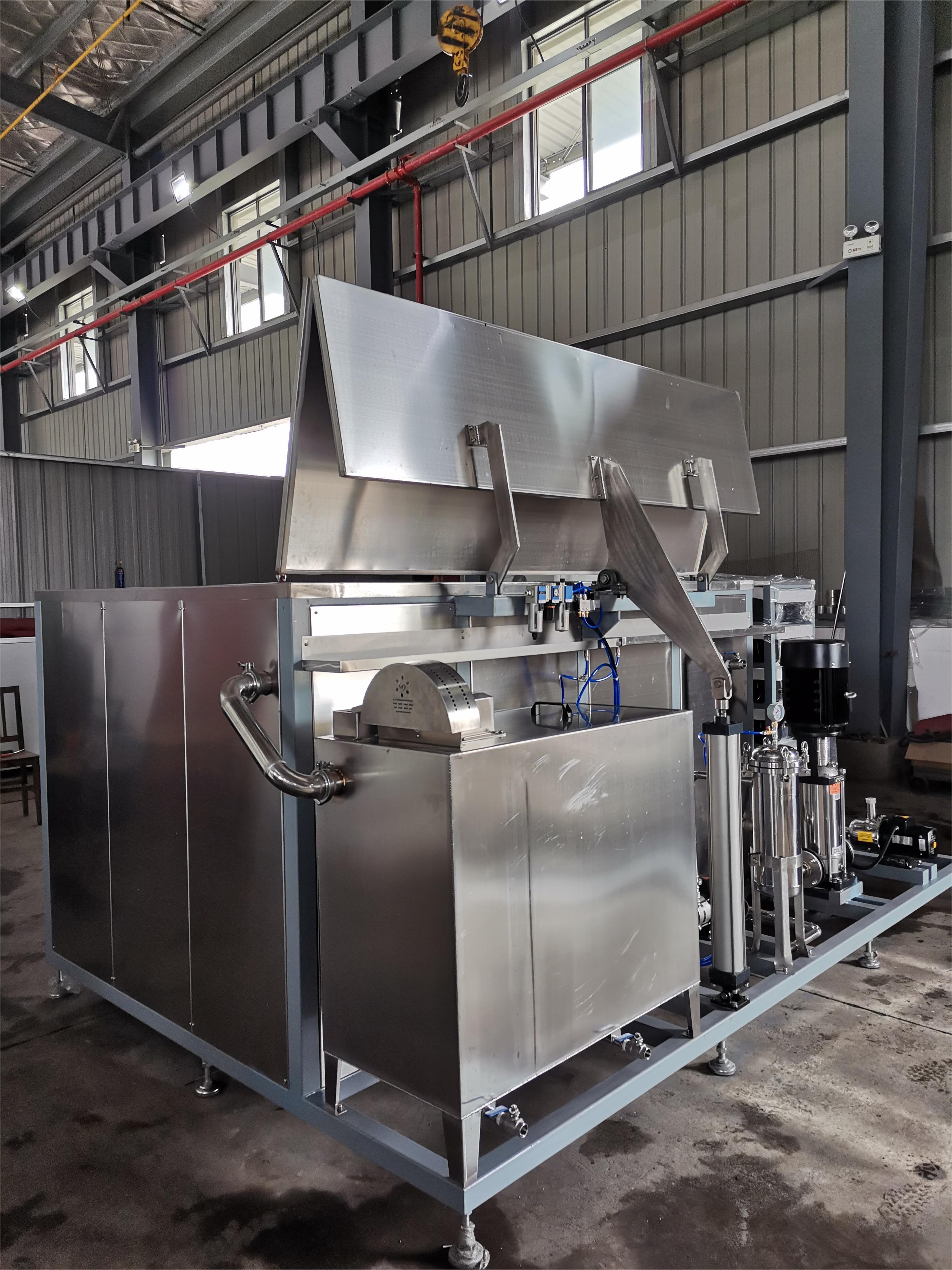

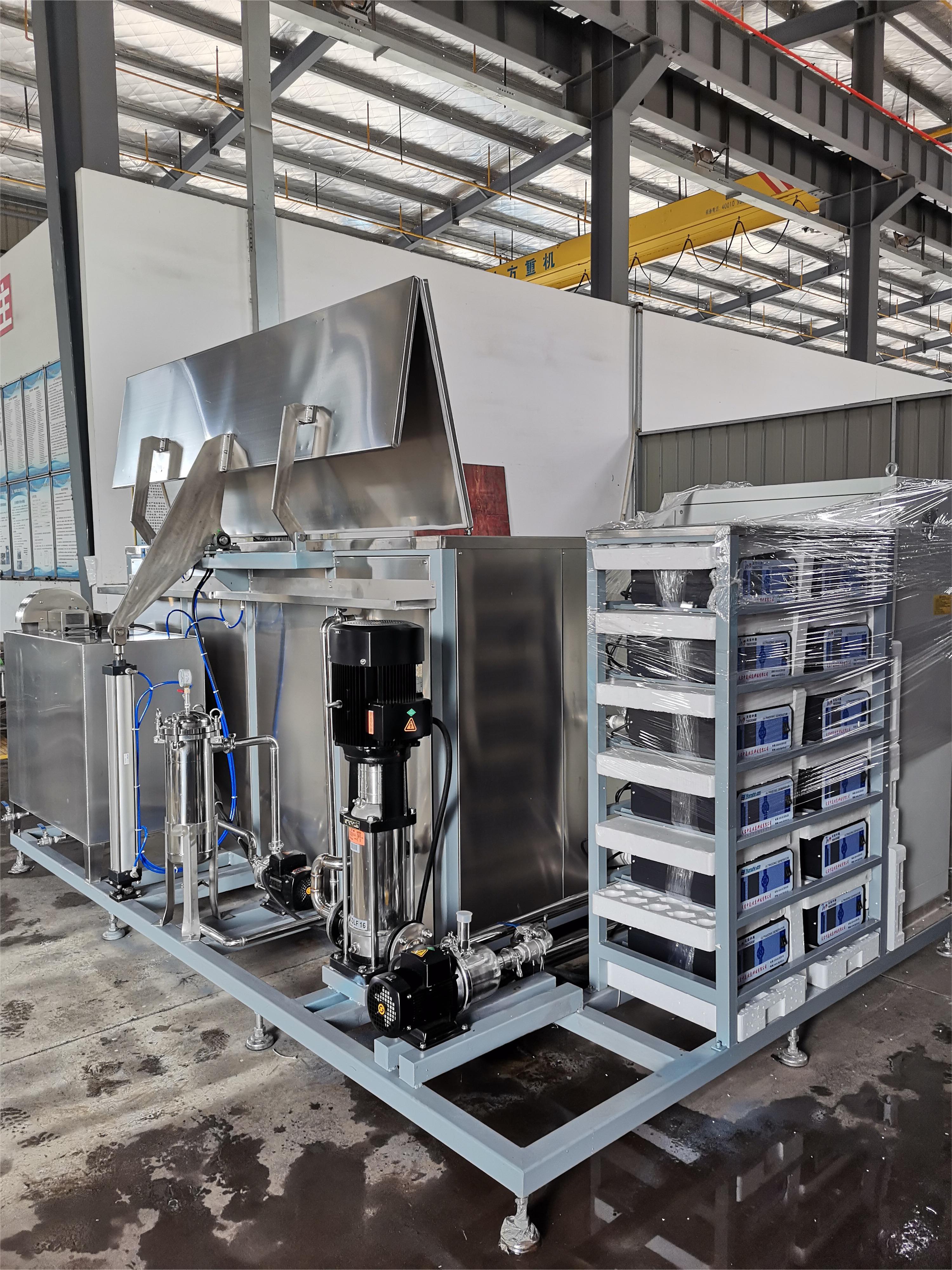

TS-36000型超声波清洗机

设备名称：TS-36000型

1、结构构成：超声波发生器、超声波换能器、抛动支架及电机，不锈钢清洗槽、托架等构成。

2、设备规格：①整机额定功率74kW·h，动力电源AC 380V，50HZ，三相五线制，超声波功率36kW，频率28kHz，换能器总数480个；

               底部超声波振盒：850*600*100mm*4套，每套安装换能器60个，采用美国爱牢达粘胶+储能式螺柱连接，保证永不脱落，每组振盒独立控制，模块化安装，便于后期设备维护和改造；

               侧部超声波振盒：850*600*100mm*4套（设备前后各安装2套振盒），每套安装换能器60个，采用美国爱牢达粘胶+储能式螺柱连接，保证永不脱落，每组振盒独立控制，模块化安装，便于后期设备维护和改造；

             ②装有不锈钢发热管，加热功率36kW，数显温控器，RT~100℃可调；

             ③整机外形尺寸约为：2250×1950×1980mm，超声波清洗槽内槽尺寸约为：L2000×W1700×H1400mm，容量：4760 升，附件包含清洗篮三个且为三种规格，清洗篮大致尺寸为 1900×1100×1000mm、1000×600×600mm、600×400×300mm；

             ④整机及机架采用美观耐用结构强的不锈钢材料制作，控制箱发生器和清洗机本体做成一体式，机器带进排水口、溢流口；

             ⑤发生器具有多选配功能，超声强劲均匀，性能稳定，工件适应性强，清洗效率高，开关分有电源开关和超声启动开关，具有保险装置，能够调节超声波频率和功率，能够进行定时控制。

             ⑥循环过滤清油储液槽（废油收集及清洗液循环使用）：

             1）槽体尺寸：L800×W1300×H450mm ，2.0mm SUS304不锈钢制作, 储液槽分为A,B,C三个区，除油区A，挡碴区B，清水区C。当液体从溢流口流到储液槽A区后，挡油板把油污挡在A区，通过刮油机除去，清水通过挡油板下部进入B区，然后通过B区的挡碴板溢流到C区，最后通过大流量泵，经不锈钢过滤器泵入清洗槽，过滤器为不锈钢过滤器。沉碴经B区挡碴板阻挡留在B区。

             2）循环泵：选用美国“南方”泵，功率1.5KW，流量为每小时4立方。

             3）刮油机：采用“上海俞棠”牌带式刮油机，功率60W。清洗储液槽中设有带式浮油排放装置，可以不间断地把清洗液中的浮油排除回收。

             4）过滤器：过滤器采用不锈钢袋式过滤器，过滤精度：100u，配置压力表。

             5）排渣孔：用于定期排放沉渣。

             6）排水管：用于定期排放储液槽中废液，与系统排水总管相连。

1、电源：380VAC；50Hz；三相五线制动力电。

2、整机的******用电量小于74KW；常用量小于36KW。

3、清洗机总尺寸：2250×1950×1980mm，（长×宽×高）左右；工作平台高度1980mm。
